99色视频在线观看-99色视频在线-99色视频-99色精品-99色播-99色吧

　　莫來石聚輕保溫磚作為保溫材料中的一款高品質產品，應用非常廣泛，今天小編為大家介紹一下莫來石聚輕保溫磚在輥道窯的應用，感興趣的朋友一起來了解下吧。

　　莫來石保溫隔熱磚是以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。莫來石保溫磚可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。
　　莫來石聚輕保溫磚一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。耐火度較高，可達1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強度70～260MPa。抗熱震性良好。
　　莫來石系列輕質磚有燒結莫來石磚和電熔莫來石磚兩種。燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。
　　工業窯爐的保溫效果是影響能耗的關鍵因素之一。研制一種使用壽命長且能減輕爐體質量的產品是很有要的。JM28屬于莫來石結合材料，具有高溫性能好、成本低的特點，可用于窯爐內襯，不僅可以有效減輕爐體質量、節約燃起，還可以延長爐襯使用壽命，降低維護費用。
　　1、JM28莫來石聚輕保溫磚制作榮盛耐材生產的莫來石聚輕保溫磚以工業AL2O3粉、粘土、燒結良好的鋁礬土和部分藍晶石為主要原料，添加木屑（1mm篩選）和聚苯乙烯求（直徑2~0.5mm）制備輕質磚。先將工業AL2O3粉、礬土、藍晶石、黏土細粉加入攪拌機中干混3~5min，然后加入聚苯乙烯球、木屑和結合劑（外加），邊加邊攪拌，混勻后出碾。采用擠泥法成型。成型后濕坯經過50~60℃48h和100~110℃72h干燥后燒成。燒成溫度控制在1400~1500℃，保溫8h。按照相關標準檢測試樣的外觀和理化指標。

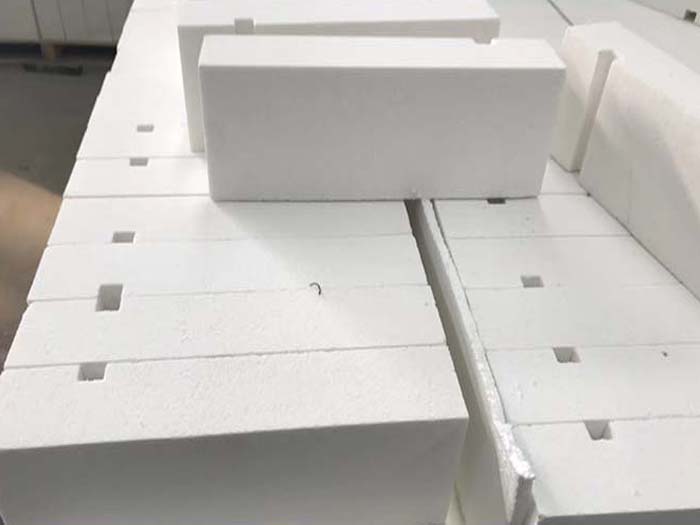

　　2、結果與分析榮盛耐材生產的JM28莫來石聚輕保溫磚成品外觀潔白，棱角分明、尺寸準確。其理化指標為：AL2O3=67.99%，Fe2O3=0.87%，體積密度為0.8g/cm3，耐壓強度為2.3MPa，1500℃8h燒后線變化為-0.1%，熱導率（800℃）為0.24W·m-1·K-1.根據理化指標結果可知：輕質磚成品AL2O3含量為67.99%，說明此配比生成莫來石較多：Fe2O3含量<1%，所以燒后磚坯外觀潔白（如果鐵含量偏高，燒后磚坯發紅）。耐壓強度滿足標準要求（≥2.1MPa），是因為工業AL2O3在燒成過程中產生了13%左右的體積收縮，有利于耐壓強度的提高。粘土和工業AL2O3在燒成過程中出現了不同程度的體積收縮，而礬土的莫來石化產生體積膨脹，藍晶石的分解反應也產生體積膨脹，體系的體積膨脹和收縮相互抵消使產品整體線變化不大，1500℃8h燒后線變化僅為-0.1%：熱導率（800℃）為0.248W·m-1·K-1，主要是因為試驗中添加的木屑和聚苯乙烯小球燒成后產生了均勻的小七孔，組織結構均勻，熱導率低，達到了節能的效果。
　　3、產品的應用JM28莫來石聚輕保溫磚應用于陶瓷廠的梭式窯工作內襯，正常使用溫度1400℃左右，耐高溫性能、導熱性能、蓄熱性能均比援用材料優越且使用壽命長，提高了產品的質量和生產能力，改善了工作環境。采用JM28莫來石聚輕保溫磚為工作襯后每窯的耗氣量為160Kg左右，比原磚混結構每窯可節約燃起40Kg左右，節能優勢明顯。
　　4、結論JM28莫來石聚輕保溫磚具有體積穩定性好、耐壓強度高、熱導率小等優勢達到了節約燃氣和減輕窯體質量的目的。
　　關于莫來石聚輕保溫磚就介紹到這里希望對大家有所幫助，鄭州榮盛耐材作為專業的耐火材料生產廠家，產品齊全，耐火磚有：粘土磚、高鋁耐火磚、剛玉磚、莫來石磚產品質量優良，耐火材料價格實惠，歡迎大家來電咨詢和選購。
