成年人亚洲强奸电影网址,人人妻人人澡人人爽人人精品,国产精品热久久毛片,久久偷看各类wc女厕嘘嘘精品

　　在耐火材料中，輕質(zhì)保溫磚重量輕，種類也比較豐富，今天為大家介紹一下輕質(zhì)保溫磚中的空心球磚：氧化鋁空心球磚和氧化鋯空心球磚，這兩種產(chǎn)品的價(jià)格都不便宜，前者一萬左右一噸，后者高達(dá)十多萬一噸。

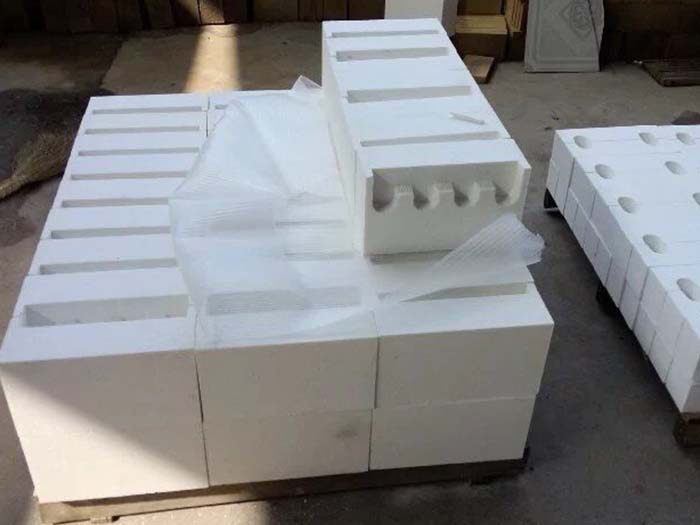

氧化鋁空心球磚

　　空心球磚顯氣孔率低，導(dǎo)熱系數(shù)小，抗熱震性能好，高溫結(jié)構(gòu)強(qiáng)度高，可直接砌筑在與火焰接觸的高溫窯爐內(nèi)襯，以及制造高溫爐管、托盤、保護(hù)罩等。常用的空心球磚有氧化鋁空心球磚和氧化鋯空心球磚。
　　
　　1、氧化鋁空心球磚
　　氧化鋁空心球磚是以氧化鋁空心球?yàn)橹饕�原料的隔熱耐火制品。氧化鋁空心球磚的典型技術(shù)指標(biāo)為：Al2O3含量不小于98%,SiO2含量不大于0.5%，F(xiàn)e2O3含量不大于0.2%,體積密度1.3~1.4g/cm3，顯氣孔率60%-80%，耐壓強(qiáng)度不小于9.8MPa，荷重(0.2MPa)軟化溫度不小于1700℃,熱導(dǎo)率0.7~0.8W/(m·K)。

　　氧化鋁空心球磚采用氧化鋁空心球?yàn)橹饕�原料，高性能微粉為添加劑，有機(jī)材料做臨時(shí)結(jié)合劑，在梭式窯內(nèi)1750℃高溫?zé)�制而成。制品�?nèi)含有大量的閉口氣孔，具有質(zhì)輕耐高溫、保溫性能好，重?zé)�收縮小，抗熱震性能優(yōu)良等特點(diǎn),對(duì)侵蝕性氣體和熔渣也有較強(qiáng)的抵抗能力。制品能大大提高窯爐熱效率使用，縮短生產(chǎn)周期，減輕窯體重量，實(shí)現(xiàn)節(jié)能降耗。
　　
　　氧化鋁空心球磚與普通隔熱耐火制品相比較，其特點(diǎn)是制品內(nèi)含有大量的閉口氣孔，因此，它具有高強(qiáng)度及穩(wěn)定氣孔結(jié)構(gòu)、低密度及低熱傳導(dǎo)率，主要用作1800℃以下高溫工業(yè)窯爐內(nèi)襯，例如耐火材料、電子、陶瓷工業(yè)的高溫窯爐內(nèi)襯磚;髙溫?zé)峁ぴO(shè)備的保溫隔熱層，例如石油化工工業(yè)氣化爐、造氣爐、煤炭工業(yè)反應(yīng)爐、冶金工業(yè)感應(yīng)電爐的隔熱磚。
　　
　　2、氧化鋯空心球磚
　　氧化鋯空心球磚是以氧化鋯空心球?yàn)橹饕�原料制成的隔熱耐火制品，這種磚的主晶相為立方氧化鋯(約占礦物組成的70%~80%)，其典型性能為：耐火度大于2400℃,顯氣孔率55%~60%，體積密度2.5?3.0g/cm3，耐壓強(qiáng)度不小于4.9MPa,熱導(dǎo)率0.23~0.35W/(m·K)。

　　氧化鋯(ZrO2)的相對(duì)分子質(zhì)量123.2，真密度5.68g/cm3，熔點(diǎn)為2670℃，莫氏硬度為6.5度，20~1000℃的平均線膨脹系數(shù)為10×10-6/℃：，1000℃熱導(dǎo)率為2.30W/(m· k)。氧化鋯陶瓷制品的耐壓強(qiáng)度可達(dá)2100MPa。

　　氧化鋯制品接近酸性耐火材料，對(duì)酸性或中性爐渣具有良好的抗侵蝕性。在氧化氣氛條件下使用十分穩(wěn)定。

　　在不同溫度下，氧化鋯以單斜晶、四方晶以及立方晶存在。單斜晶穩(wěn)定于1170℃以下，四方晶穩(wěn)定于1170~2370℃之間，立方晶穩(wěn)定于2370 ~2680℃ (熔點(diǎn))之間。

　　氧化鋯空心球是性能優(yōu)良的隔熱耐火制品，安全使用溫度高達(dá)2200℃，氧化鋯空心球磚具有較髙的高溫強(qiáng)度及穩(wěn)定的氣孔結(jié)構(gòu)，從而能在2200℃髙溫下安全使用。氧化鋯空心球磚密度低和熱傳導(dǎo)率低，既能減少熱量損失，又能降低蓄熱量。因此在冶金、石油、化工、電子等熱工設(shè)備中作為直接接觸火焰的高溫內(nèi)襯材料能降低能耗和減輕高溫爐自重，是鎢鉬行業(yè)的高品質(zhì)輕質(zhì)保溫磚，使用效果良好。

　　關(guān)于輕質(zhì)保溫磚中的空心球磚有哪些？就介紹到這里，希望對(duì)大家有所幫助，如果大家有其它疑問，歡迎咨詢榮盛耐材，選擇榮盛耐材，與您攜手共創(chuàng)高溫工業(yè)美好未來！
