99色视频在线观看-99色视频在线-99色视频-99色精品-99色播-99色吧

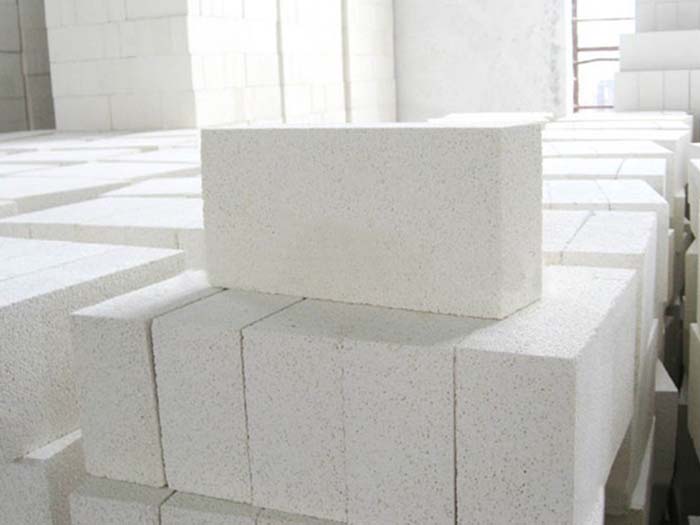

輕質耐火材料包括隔熱耐火制品、耐火纖維和耐火纖維制品。

按使用溫度分為：低溫隔熱耐火材料，使用溫度低于900℃，如硅藻土隔熱磚，膨脹硅石制品，硅鈣板，膨脹珍珠巖制品等;中溫隔熱耐火材料，使用溫度900~1200℃，如粘土質隔熱耐火磚，硅酸鋁質耐火纖維等;高溫隔熱耐火材料，使用溫度大于1200℃，如高鋁質隔熱耐火磚，氧化鋁隔熱耐火磚，硅質隔熱耐火磚，氧化鋁空心球磚，氧化鋯空心球磚，高鋁耐火纖維，多晶質耐火纖維(多晶氧化鋁纖維，多晶氧化鋯纖維，多晶莫來石質纖維)等。

在砌筑的電爐爐體中，常分為耐火層、高溫耐火保溫層、中溫耐火保溫層等。為了減少爐墻本身的蓄熱和通過爐墻向外散失的熱量，以縮短升溫時問、節約熱能，常在靠近電爐內襯高溫耐火層附近安放一層熱阻能力較強，既耐火又保溫的輕質耐火材料。盡管這種材料的體積密度只有0.4～1.39／cm3，卻能耐1200℃以上的高溫，被廣泛地用作電爐內襯和高溫保溫層材料。但也由于它的體積密度低、氣孔率高，導致機械強度低、耐磨性能差、抗化學腐蝕性也較差，選用時應考慮高溫機械強度能否滿足要求。

輕質耐火材料常用的三種造孔工藝

氣孔的形成是輕質耐火材料生產工藝中至關重要的一個環節.氣孔的大小、形狀、生成量的多少以及分布情況等直接影響制品的質量，形成氣孔的方法很多，在我國輕質耐火材料工業生產中主要采用化學法，泡沫法和可燃物加入法。

1、化學法

化學法是指在坯料中添加一些可以通過化學反應產生氣泡的物質。如加入碳酸鹽和酸、苛性械和鋁或金屬與酸等，借化學反應產生氣體，使制品獲得氣孔。但這種方法由于反應迅速，氣泡生成不易控制，要根據工藝要求加入適量抑制劑。

2、泡沫法

泡沫法是在泥漿中加入起泡劑，如松皂，通過機械方法處理產生氣泡，與化學法類似，泡沫法產生的氣泡穩定性不好，要加入固定劑控制。

3、可燃物加入法

可燃物加入法是指在泥枓中加入可以燃盡的物質，如木屑。這些加入物在輕質耐火材料經高溫合成時被燃燒掉，產生氣孔。但此方法有著制品坯料強度低，成品易變形等缺點，需要控制合成工藝來克服。

輕質耐火材料的應用

輕質耐火材料作為窯爐、鍋爐、熱工容器等設備的重要組成部分，在工業上應用十分廣泛。五十年代，以煤或油作為燃料的火力發電廠、垃圾焚燒爐，爐墻是以耐火粘土磚與紅磚砌筑而成的重型磚體結構;六十年代，改用耐火粘土磚與輕質隔熱磚砌筑的輕質磚體結構;

，不定形耐火材料普遍取代了磚砌爐墻，構成護框架式混凝土爐墻和數管式混凝土爐墻。總之，由于輕質耐火材料顯氣孔率高的特點，使其在高效節能，降低熱損耗方面占據著不可替代的位置，但其制品顯氣孔率高抗化學侵蝕性能差，仍不能直接與燒料接觸。 到目前為止，輕質耐火材料還是多用于高溫設備的保溫層。

隨著世界對節約能源的要求日益提高，輕質保溫材料的研發是目前國內外比較理想的保溫材料之一，具有化學穩定性好，耐高溫，尺寸精度高，結構均勻，外形美觀，導熱系數低等特點。現廣泛應用于熱風爐，玻璃坩堝，金屬熔爐，陶瓷隧道窯，電瓷梭式窯等，具有廣闊的市場前景。

耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
