成年人亚洲强奸电影网址,人人妻人人澡人人爽人人精品,国产精品热久久毛片,久久偷看各类wc女厕嘘嘘精品

梭式窯由窯墻、窯頂以及窯車襯磚組成，梭式窯用剛玉莫來石磚的價格比粘土、高鋁磚都貴，價格大致在幾千元至上萬元一噸，具體價格需要根據(jù)指標和使用要求。

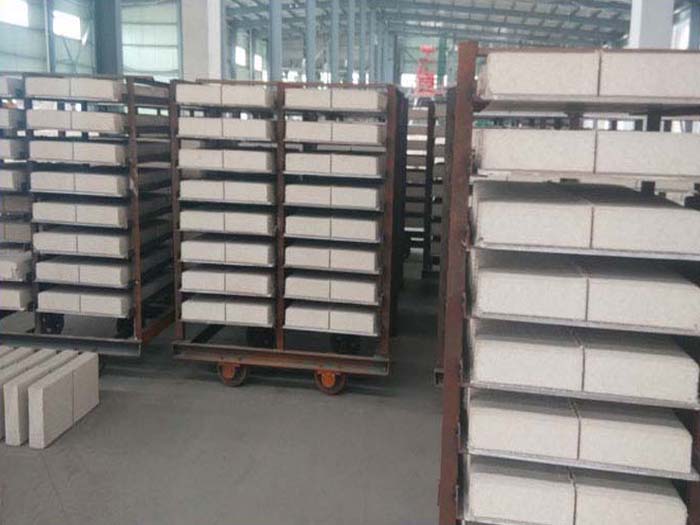

梭式窯用剛玉莫來石磚即是由剛玉和莫來石主晶相組成的高鋁耐火磚，剛玉莫來石磚系指高純或較純凈原料制成的耐火磚。其中低熔點氧化物雜質(zhì)的存在，會降低其高溫性能。剛玉莫來石磚要比普通高鋁磚價格高很多。性能：具有較好的高溫強度、抗高溫蠕變性、抗熱震性和抗侵蝕性。一種典型的剛玉莫來石磚的理化性能為：Al2O3≥85%，F(xiàn)e2O3 0.45%，顯氣孔率19%，常溫耐壓強度大于55MPa荷重軟化溫度大于1700℃，加熱線變化（1600℃，3h）﹣0.1%，抗熱震性（1100℃水冷）大于30次

梭式窯尺寸設計

梭式窯窯體的主要尺寸主要依據(jù)被煅燒制品的產(chǎn)量要求，產(chǎn)品性能、燒嘴噴射能力、溫度分布均勻性等各方面因素綜合確定。　

(1)梭式窯內(nèi)高為窯車臺面至窯頂?shù)目臻g高度。根據(jù)材料所能允許的堆垛高度來確定窯的內(nèi)高。如鎂磚由于其荷重軟化溫度和他的燒成溫度接近，磚跺高度不宜太高，窯內(nèi)高通常在1米左右；而硅磚由于其荷重軟化溫度高，其窯內(nèi)高通常在1.9-2.1米；現(xiàn)有粘土磚和高鋁磚窯內(nèi)高分別為1.5-1.9米和1.1-1.5米。磚跺上下所允許的溫差也是考慮窯內(nèi)高時應注意的影響因素之一。窯高增加，上下溫差加大，容易造成燒成質(zhì)量不均勻。

梭式窯的內(nèi)高設計為1508mm。　　

(2)梭式窯的內(nèi)寬為窯內(nèi)兩側(cè)窯墻之間的距離。窯的內(nèi)寬與窯的產(chǎn)量和允許的溫差有關(guān)。產(chǎn)量隨窯寬的增加而增大，太寬則中心溫度偏低。現(xiàn)代梭式窯多采用扁寬型斷面設計，窯的寬高比一般為 H B?2，其中B為窯的內(nèi)寬，H為窯 的內(nèi)高。所以本梭式窯的內(nèi)寬設計為3016mm。

(3)拱中心角的選擇。梭式窯的窯頂有拱頂和吊頂兩種類型。耐火材料梭式窯，燒成溫度高，多為拱頂窯。拱頂采用楔形磚砌筑，拱中心角的選擇很重要，拱中心角太小，拱磚受力太大，在使用過程中還會產(chǎn)生下沉現(xiàn)象；反之若拱中心角大，拱半徑小，當受熱時，拱磚膨脹，拱會被擠起而產(chǎn)生開裂現(xiàn)象，同時拱過高，拱頂制品之間孔隙加大，增加上下溫差。拱中心角一半在60°~180°之間，其中60°的拱中心角采用較多。本梭式窯的拱中心角采用60°，其半徑為3016mm，矢高為403mm。　

(4)梭式窯的橫截面積F=4.154m2，梭式窯的總長度L= F V=7.222m。　

通過以上梭式窯爐主要尺寸設計的操作流程，了解到每個流程細節(jié)都需要認真對待，不容忽視。讓我們安全操作高溫窯爐，保障人身安全。這樣才能更好的工作。

梭式窯用耐火材料

梭式窯的窯體空間(窯室)是由窯墻、窯頂以及窯車襯磚所組成的空間。梭式窯的內(nèi)側(cè)窯墻是用耐急冷急熱性能較好的輕質(zhì)耐火磚、剛玉莫來石磚砌筑而成，其外部采用硅酸鋁纖維制品、硅酸鈣板、巖棉等隔熱保溫材料來進行保溫。保溫層的內(nèi)面可粘貼50mm厚耐高溫的耐火纖維，以延長隔熱保溫材料的使用壽命。為了提高窯爐的強度和氣密性，窯墻的外面常常還包裹一層3～5mm厚的鋼板。而現(xiàn)代化的全耐火纖維型梭式窯則是在金屬外殼的內(nèi)側(cè)直接用耐火螺栓來固定耐火纖維砌塊。

梭式窯的窯墻上還開設有燒嘴磚和冷卻噴嘴磚用的孔口以及觀察孔、測溫孔和測壓孔等。當然，設置孔洞時，應注意不要讓它們影響到窯墻的砌筑強度和密封性。

和其他窯爐一樣，梭式窯構(gòu)窯頂也是有拱頂和吊頂這兩種類型。拱頂是用楔形磚砌成，拱角一般在60°～180°之間，其中60°的拱頂采用得較多。常用的拱頂耐火材料是輕質(zhì)高鋁磚或剛玉莫來石磚，耐火磚上面再覆蓋有硅酸鋁纖維、巖棉等輕質(zhì)保溫材料。當然有的梭式窯在拱頂磚的內(nèi)側(cè)還貼有50mm厚度的耐高溫耐火纖維，以減小窯頂?shù)男顭帷⑸�熱并延長拱頂磚的使用壽命。現(xiàn)代斷面較寬的梭式窯則常采用平吊頂?shù)母G頂結(jié)構(gòu)。平吊頂結(jié)構(gòu)的梭式窯窯頂是由異型輕質(zhì)磚或耐火纖維疊塊所構(gòu)成，用吊桿將其單獨地或成組地吊裝在窯體的鋼梁上。

由于梭式窯內(nèi)要經(jīng)受不斷的溫度變化，尤其是要經(jīng)受頻繁的、急速加熱和急劇冷卻的熱脹冷縮作用，而且還耍經(jīng)受窯內(nèi)低熔揮發(fā)物的侵蝕作用，因此，如何正確地選用梭式窯窯體的砌筑材料是一個值得注意的問題。傳統(tǒng)梭式窯的內(nèi)壁采用的是重質(zhì)耐火粘土磚或耐火高鋁磚，窯內(nèi)溫度比較高的可采用剛玉莫來石磚，其蓄熱量很大，而現(xiàn)代梭式窯大量使用隔熱性能好、蓄熱量小、體密度低的輕質(zhì)耐火粘土磚或輕質(zhì)耐火高鋁磚及耐火纖維，現(xiàn)代全耐火纖維的節(jié)能型梭式窯的窯體則全部由耐火纖維疊塊及其固定機梅所構(gòu)成。

大型梭式窯大致由幾部分組成，包括窯爐鋼結(jié)構(gòu)、窯體耐火材料、窯門啟閉系統(tǒng)、窯車、進出車系統(tǒng)、窯爐基礎(含內(nèi)外軌道基礎)和煙道、燃燒系統(tǒng)、排煙系統(tǒng)、控制系統(tǒng)等。

梭式窯窯體的耐火材料結(jié)構(gòu)通常由以下幾部分構(gòu)成：車臺面以上和以下窯墻砌體、窯門、窯頂砌體以及窯車臺面砌體。通常車臺面以下窯墻由重質(zhì)耐火磚砌筑，其余三部分均由抗熱震性好、導熱和膨脹系數(shù)小的輕質(zhì)耐火材料砌筑。根據(jù)使用溫度的不同，采用不同的高強度輕質(zhì)磚加隔熱纖維材料或采用多晶莫來石等復合耐火纖維模塊構(gòu)成窯的燒成空間。常用耐火材料見表。

窯墻、窯頂耐火材料是通過特殊的結(jié)構(gòu)形式固定在窯體鋼結(jié)構(gòu)上的。因此，窯體鋼結(jié)構(gòu)有足夠的強度和剛度作為支撐。通常，鋼結(jié)構(gòu)根據(jù)窯爐高度不同，由不同規(guī)格的型鋼(多用工字鋼或方鋼管)作為立柱,不同厚度的鋼扳(δ=4~6mm)作為墻板，根據(jù)窯爐寬度選定不同規(guī)格的型鋼作為橫梁。同時梭式窯大都設有操作平臺。

以電瓷行業(yè)梭式窯為例，其窯墻耐火材料一般是由輕質(zhì)剛玉莫來石磚(300~348mm )+硅酸鋁耐火纖維(80~100mm)或輕質(zhì)剛玉莫來石磚(230mm)+輕質(zhì)高鋁磚(114mm)+硅酸鋁耐火纖維(80~100mm)這樣兩種輕質(zhì)磚加隔熱層結(jié)構(gòu)組成;極少數(shù)的電瓷梭式窯也采用了全纖維耐火材料的窯墻、窯頂結(jié)構(gòu)。目前耐火纖維的產(chǎn)品在經(jīng)過反復加熱冷卻以及受高速氣流沖刷后，存在著收縮大、易老化和極易發(fā)生纖維粉化剝落現(xiàn)象。而對于電瓷、陶瓷產(chǎn)品燒成的棱式窯，出現(xiàn)了這種情況就會造成產(chǎn)品外觀和性能上的缺陷，這完全不同于金屬加熱或熱處理爐的加熱對象。一旦出現(xiàn)纖維粉化剝落的情況，就很難根除，因此，在對產(chǎn)品外觀要求比較嚴格的陶瓷、電瓷梭式窯窯體耐火材料的選擇時，都十分謹慎。

輕質(zhì)磚加耐火纖維的窯墻是以“浮錨”結(jié)構(gòu)的形式，將耐火磚與窯墻鋼板間進行連接，作為窯墻的穩(wěn)固措施。

棱式窯的窯墻、窯頂和窯門，用輕質(zhì)剛玉莫來石磚砌筑時，常采用氣硬性耐火泥漿來砌筑。這種泥漿要求有良好的砌筑性能，既能保證合適的施工時問(一般要求在90~120s)，又要求在施工一段時間之后能開始硬化，產(chǎn)生良好的常溫(或低溫)粘接強度(要求可以達到0.5MPa以上);同時有能滿足在1000~1600℃溫度范圍內(nèi)使用的多種規(guī)格。

梭式窯用剛玉莫來石磚多少錢一噸？

剛玉莫來石磚價格主要看指標，還有就是形狀，歡迎咨詢具體價格，如果不知道指標可以提供梭式窯的用途，如使用溫度，燒制什么制品，抗熱震要求等等，榮盛耐材可以根據(jù)廣大客戶提供的信息推薦合適的產(chǎn)品，歡迎來電咨詢。
