成年人亚洲强奸电影网址,人人妻人人澡人人爽人人精品,国产精品热久久毛片,久久偷看各类wc女厕嘘嘘精品

河南是耐火材料、保溫材料生產基地，種類比較齊全，有：保溫磚、保溫澆注料、保溫毯、保溫棉等制品。

保溫制品按照成分不同，保溫材料可分為有機材料和無機材料兩大類。一般低溫保冷工程多采用有機保溫材料，此類保溫材料具有密度小、熱導率低、原料來源廣、不耐高溫、吸濕、不易腐爛等特點;熱力設備及管道多采用無機保溫材料，此類保溫材料具有不易腐爛、阻燃和耐高溫等特點。

河南廠家保溫材料的種類很多，根據使用溫度不同，可分為高溫（1200℃以上）保溫材料、中溫( 900~1100℃)保溫材料、低溫（900℃以下）保溫材料三大類。

1高溫保溫材料

輕質黏土磚、輕質高鋁磚、輕質氧化鋁磚、輕質硅磚、氧化鋁耐火空心球磚、各種耐火纖維制品等均屬于高溫保溫材料.

2、 中溫保溫材料

2.1超輕質珍珠巖制品

超輕質珍珠巖制品是由天然巖經過煅燒，體積大大膨脹以后，所得到的一種密度很小（可以小到60 kg/rr13）的高級保溫材料，這種材料可以作為粉料使用（充填于爐子砌體與爐殼之間），但多數加入水玻璃、水泥或磷酸等膠結劑，經成型、燒成等工序，制成保溫磚或保溫粒使用。

以磷酸膠結的珍珠巖保溫磚性能至好，使用溫度可達1000℃，密度只有200kg/m3，導熱系數也很小(0. 05+0.29×10tW/(m·℃))。用水泥和水玻璃膠結的珍珠巖保溫磚耐火度較差，前者使用溫度為800℃，后者為650℃。

2.2蛭石

蛭石是外形像云母似的礦物，其化學成分為( MgFe)2．(H20)2．(SiAIFe)4010．4H20，熔點為1300~1370℃。

蛭石礦物加熱時體積大大膨脹，成為體積密度很小(0.1~0. 3g/cm3)的松散物料，稱為膨脹蛭石。它的允許工作溫度可達1000 aC，導熱系數很小(0.05~0.06W/(m·℃))，是一種良好的保溫材料。

膨脹蛭石配以適量的礬土水泥，水玻璃或瀝青作膠結劑，可制成保溫磚使用。但由于膠結劑的加入，使用性能有所降低。如水玻璃蛭石磚的使用溫度下降為800℃，導熱系數為0. 08~0.10W/(m·℃)，體積密度上升為0.4~0.45g/cm3。體積密度大，爐子砌體吸收熱量大，蓄熱損失小。

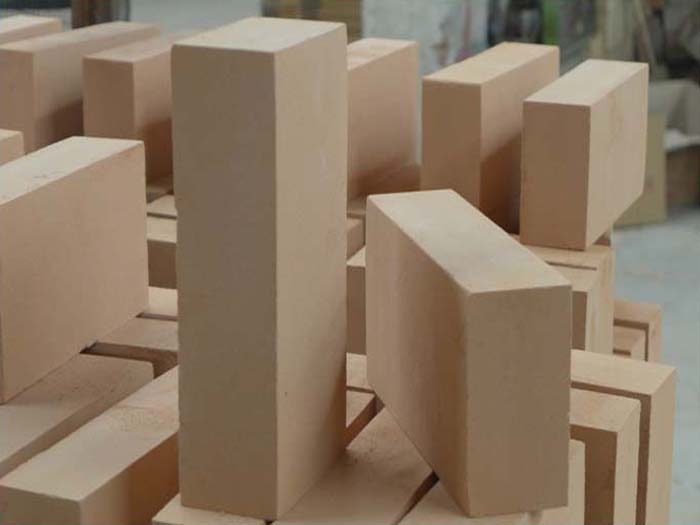

2.3輕質黏土磚

輕質高鋁磚等黏土磚的體積密度為0.3~0. 4g/cm3，導熱系數為0. 23W/(m·℃)，是很好的中溫保溫材料。

3低溫保溫材料

3.1硅藻土

硅藻土是藻類機物在地殼中腐敗之后形成的一種多孔礦物，其主要成分為Si02，并含有少量黏土等雜質。

硅藻土粉料的體積密度為0.6~0. 68g/cm3，導熱系數在500℃時為0. 186~0. 23W/(m·℃)，可作保溫填充材料。

超輕質硅藻土磚通常以煅燒過的硅藻土磚熟料為主，再添加生硅藻土或黏土作結合劑制成的，以熟料制成的磚，使用時體積殘余收縮較小。硅藻土保溫材料分為A、B、C三級，A級性能至好，密度為( 500±50) kg/m3，顯氣孔率為78. 3%，導熱系數為(0.07+0. 21) x10 -3t。三種等級的硅藻土磚的使用溫度均在900℃以下，保溫性能都比蛭石差。

3.2石棉

石棉是具有韌而結實的纖維結構的蛇紋石或角閃石類礦物，其化學組成是鎂、鐵及部分鈣和鈉等的含水硅酸鹽，分子式為3Mg0.2Si02·2H20。石棉有較小的體積密度和導熱性，如一級石棉粉的體積密度在0. 6g/crj13以下，導熱系數小于0．U7W/(m·℃)，是保溫性能較好的材料。但石棉的耐熱度較差，500℃開始失去結晶水而導致強度降低；加熱到700~ 800C時便變收縮。

常見的保溫材料施工工藝

保溫施工的任務是按照設計規定將主層保溫材料、補強材料和面層材料組合成保溫結構。目前，常用的保溫結構施工工藝有以下7種。

(1)涂抹法保溫。采用不定型保溫材料(如膨脹珍珠巖)加入粘結劑和促凝劑，按照一定配料比例，加水泥攪拌均勻，成為塑性泥團，涂抹到保溫管道設備上。涂抹法保溫是一種傳統的保溫結構和工藝，便于接岔施工、填灌孔洞、設備及管道需要檢修的部位以及所有不規則的被保溫體的保溫。

(2)綁扎法保溫。綁扎法保溫是將多孔保溫材料或礦纖保溫材料等制成的保溫板、管殼、管筒或弧形塊直接包薄在設備和管道上，外部用中1.2?2mm的鍍鋅鐵絲固定綁扎。綁扎法保溫是廣泛采用的保溫結構形式。

(3)裝配式保溫。保溫主層材料及外表保護層均為定塑制品，現場施工只需按規格就位并加以固定,一般專用設備的保溫大都采用裝配式保溫結構。

(4)填充法保溫。填充法保溫是直接將松散的礦纖材料或多孔顆粒材料填充到設備和管道的周圍，達到一定的密實程度。一般鍋爐穿墻管的密封和隔熱、閥門法蘭和膨脹節部位可拆卸式保溫結構等都采用填充法保溫。

(5)粘貼法保溫。粘貼法保溫是采用粘結劑將絕熱氈粘貼在金屬或陶瓷表面，形成絕熱結構。該法比較適合耐火纖維氈的施工。

(6)噴涂結構保溫。噴涂結構保溫采用專用設備將有機泡沫絕熱保溫材料噴射到絕熱面，形成噴涂絕熱結構。

(7)金屬反射式保溫。金屬反射式保溫采用不銹鋼耐熱鋼箔制成多層的熱屏，各層熱屏的空氣間隙約為1.5mm，主要用于降低輻射與對流傳熱的保溫結構，適用于振動和高溫工況。

河南廠家保溫材料有哪些？保溫磚、保溫澆注料、保溫棉、毯、氈等等，保溫材料組合使用效果更節能。您還在為找不到耐用的耐火材料而煩惱？耐火澆注料、耐火磚不耐用，到底是材料選錯了？是質量問題？還是其它原因造成的？榮盛耐材經驗豐富，能夠解決窯爐內襯在使用中出現的各種難題及選材問題等等，讓您的熱工設備高效長壽運行。
