成年人亚洲强奸电影网址,人人妻人人澡人人爽人人精品,国产精品热久久毛片,久久偷看各类wc女厕嘘嘘精品

萊蕪隸屬于山東省濟南，擁有豐富的地下礦產資源，萊蕪輕質莫來石磚生產廠哪家好？推薦榮盛耐材，十多年老廠家，質量可靠，并且提供定制和施工，可以咨詢對比質量和價格。

由于各種條件因素，萊蕪區雖然地下礦產資源十分豐富，已發現礦產（含亞礦）42種，其中探明儲量的17種，礦產地78處，主要有鐵、煤、銅、鋁、磷、金、大理石、三葉蟲化石等礦種。但是生產輕質莫來石磚的生產廠家不多，俗話說靠山吃山、靠水吃水，當地或附近有什么資源就會形成產業鏈，建議多咨詢幾家，質量及價格都進行對比，推薦咨詢榮盛耐材，可以讓廣大客戶購買到合適的產品。

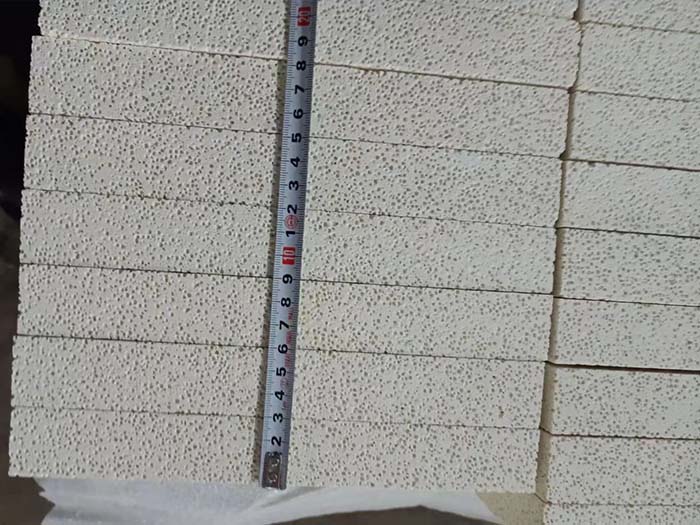

輕質莫來石磚

容重小于或等于1.3g/cm3的輕質耐火磚導熱系數低，節能效果好，可用作與火焰直接接觸的窯襯。但一般輕質耐火磚存在荷載下軟化溫度低、燒后收縮大等問題，因此多用作保溫材料。但少數高溫性能好的輕質耐火磚生產成本高，價格昂貴，用戶無法接受。根據市場需求，我公司開發了輕質莫來石磚。為了提高經濟效益，陶瓷、化工、冶金等行業對價格適中、性能優異的輕質莫來石耐火磚的需求日益增加，這使得這種輕質莫來石耐火磚廣泛應用于其窯襯中。

輕質莫來石磚按品質名稱分為JM23、JM26、JM28、JM30，主要分為1350莫來石磚、1450莫來石磚、1550莫來石磚等。輕質莫來石磚的性能及應用:耐火極限高，可達1790℃。負荷軟化的起始溫度為1600~1700℃。常溫抗壓強度為70~260MPa。抗熱震性好。燒結莫來石磚和電熔莫來石磚有兩種。燒結莫來石磚是以礬土熟料為主要原料，少量粘土或生礬土為結合劑，經成型、燒制而成。電熔莫來石磚是以高鋁、工業氧化鋁和耐火粘土為原料，木炭或焦炭細顆粒為還原劑，通過還原電熔法成型。熔融莫來石的結晶度大于燒結莫來石，抗熱震性優于燒結制品。它們的高溫性能主要取決于氧化鋁的含量以及莫來石相和玻璃分布的均勻性。

一般輕質莫來石磚可作為一般窯爐的內襯，高工作溫度不高于1550℃。在輕質莫來石磚的生產中，除了配料和燒成因素外，終產品的外觀和尺寸主要通過常規的半成品機械壓制來保證。

1、添加劑的作用。

該添加劑是由多種耐火材料組成的復合添加劑，能夠促進反應，在輕質莫來石磚燒制的各個階段起到很好的穩定體積的作用，并產生一系列物理化學反應形成莫來石相。

2.燒掉失去物

使用的燃燒物是聚苯乙烯顆粒和木粉。聚苯乙烯粒料是烴類，燒制后在輕質莫來石磚中能形成內球面光滑、孔壁堅固高強的球形孔。球的弱點是球在泥里容易結塊，拉不動，不利于提高綠體的強度。球的允許添加量是有限的。為了在不降低坯體強度的情況下有效降低輕質莫來石磚的密度，

3.減水劑的作用。

輕質莫來石磚的成型方法屬于濕塑成型，泥漿含水率高，坯體在干燥過程中收縮大，因此坯體容易開裂，收縮不均勻。減水劑的加入有效減少了加入的水量，避免了上述問題。

輕質莫來石耐火磚的氧化鋁含量一般在65%-75%之間。氧化鋁含量低的礦物成分除莫來石外，還含有少量玻璃相和方石英；氧化鋁含量較高的也含有少量剛玉。耐火性高，可達1790℃以上。負荷軟化的起始溫度為1600~1700℃。常溫抗壓強度為70~260MPa。抗熱震性好。燒結莫來石磚和電熔莫來石磚有兩種。燒結莫來石磚是以礬土熟料為主要原料，少量粘土或生礬土為結合劑，經成型、燒制而成。電熔莫來石磚是以高鋁、工業氧化鋁和耐火粘土為原料，木炭或焦炭細顆粒為還原劑，通過還原電熔法成型。熔融莫來石的結晶度大于燒結莫來石，抗熱震性優于燒結制品。它們的高溫性能主要取決于氧化鋁的含量以及莫來石相和玻璃分布的均勻性。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結爐、石油裂解系統死角襯里等。

輕質莫來石保溫磚生產技術

目前采用輕質莫來石保溫磚生產中常用的灌漿成型方法，自然養護脫模，然后轉移到強制烘干機中烘干，然后高溫燒制，燒制后的坯體經機械拋光即得成品。

攪拌期間的進料順序如下:

先加入耐火原料，攪拌均勻，再加入鋸末粉，攪拌均勻，再加水。水的加入量一般控制在50%左右，使漿料保持良好的流動性，便于成型，同時水分過多也不會影響固化時間。在攪拌和混合過程中，應加入減水劑和綠色增強劑等添加劑。泥漿拌成泥漿后，加入添加劑a，再次攪拌均勻。將制備好的泥漿注入模型中成型，室溫靜置固化，使泥漿中多余的水分分散蒸發。一般靜置24小時左右即可脫模，此時泥坯含水量為35%左右。當含水率降至25%~30%時，坯體上的干燥車進入烘干機強制干燥，干燥溫度可達110℃；干燥24~48小時后，當坯體含水率小于2%時，坯體入窯燒制。燒制在20m3氣體梭式窯中進行，燒制溫度為1300℃，保溫時間為4h。停火后，將燒制好的坯料冷卻至200℃以下，然后出爐。燒制的坯料通過機械拋光和精加工來完成。產品外觀為白色，孔隙多為1mm左右的微孔。與以EPS粒料為造孔劑的產品外觀相比，孔隙更小、更均勻，質地更細膩。

單獨使用鋸末作為造孔劑，采用注漿成型的方法，添加一定量的添加劑，可以生產出性能優異的莫來石輕質保溫磚。該工藝簡單，適合大規模生產，不使用危害環境的原料，節約成本，保護環境。

萊蕪輕質莫來石磚生產廠哪家好？

萊蕪隸屬于山東省濟南，擁有豐富的地下礦產資源，萊蕪輕質莫來石磚生產廠哪家好？推薦榮盛耐材，十多年老廠家，質量可靠，并且提供定制和施工，可以咨詢對比質量和價格。

耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
