成年人亚洲强奸电影网址,人人妻人人澡人人爽人人精品,国产精品热久久毛片,久久偷看各类wc女厕嘘嘘精品

新密是河南省26個加快城鎮化進程重點縣（市）、35個擴權縣（市）和23個對外開放重點縣（市）之一。境內主要河流有賈魯河，雙洎河等，有漢、回、維吾爾等民族。轄4個街道、12個鎮、1個鄉，1個風景區管委會。

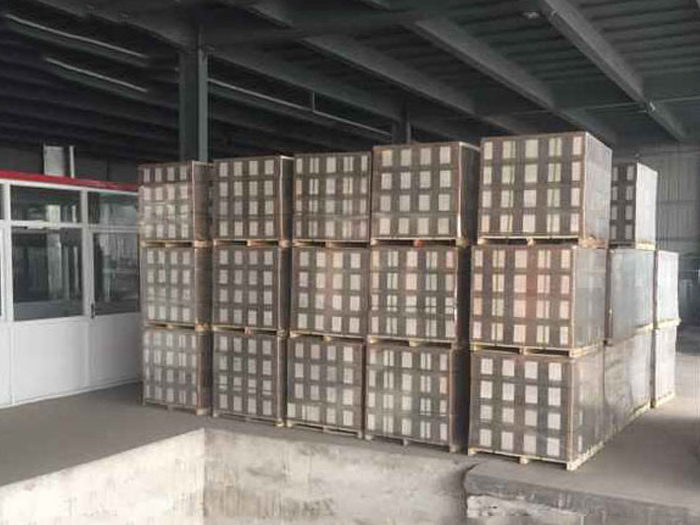

鎂碳磚是以高熔點堿性氧化物氧化鎂（熔點2800℃）和難以被爐渣侵潤的高熔點碳素材料作為原料，添加各種非氧化物添加劑。用炭質結合劑結合而成的不燒碳復合耐火材料。鎂碳磚主要用于轉爐、交流電弧爐、直流電弧爐的內襯，鋼包的渣線等部位。
鎂碳磚作為一種復合耐火材料，有效地利用了鎂砂的抗渣侵蝕能力強和碳的高導熱性及低膨脹性，補償了鎂砂耐剝落性差的大缺點。
　　其主要特點有：1具有良好的耐高溫性能2抗渣能力強3抗熱震性好4高溫蠕變低
　　原料對鎂碳磚性能的影響
　　生產鎂碳磚的主要原料，鎂砂質量的優劣對鎂碳磚的性能有著極為重要的影響，如何合理地選擇鎂砂是生產鎂碳磚的關鍵。鎂砂有電熔鎂砂和燒結鎂砂，它們具有不同特點。電熔鎂砂：晶粒大，雜質少，硅酸鹽相少，晶粒直接結合程度高，晶界少。
　　燒結鎂砂：晶粒細小，雜質與硅酸鹽相相對叫多，直接結合程度較差。

　　對于鎂砂原料，除了化學成分外，在組織結構方面，還要求高密度和大結晶，因此，作為生產鎂碳磚用的鎂砂原料質量指標，應考察下列內容：1.氧化鎂含量（純度）。2.雜質的種類特別是.C/S和B2O3含量。3.鎂砂的密度、氣孔孔徑、氣孔形態等（燒結性）。
　　鎂砂的純度對鎂碳磚的抗渣性有著重大的影響。氧化鎂含量越高，雜質相對越少，硅酸鹽相分割程度降低，方鎂石直接結合程度提高，抗渣的滲透及渣的熔損能力提高。鎂砂中的雜質主要有氧化鈣，二氧化硅，氧化鐵，[1]  如果雜質含量高，特別是氧化硼的化合物，會對鎂砂的耐火度和高溫性能產生不利影響。
　　鎂砂中的雜質主要有一下幾個方面的不利影響1降低方鎂石的直接結合程度2高溫下與氧化鎂形成低熔物3氧化鐵，二氧化硅等雜質在1500-1800℃時，先于氧化鎂與碳反應，留下氣孔使制品的抗渣性變差。
　　對于鎂砂原料，除了雜質的總量以外，雜質的種類及相對含量隊鎂砂的性能同樣有重大影響。其中CaO/SiO2比和B2O3含量的影響為明顯，一般鎂質耐火材料通常要求CaO/SiO2≥2以提高鎂碳磚高溫穩定性
　　制備鎂碳磚的碳素材料主要為鱗片石墨
