成年人亚洲强奸电影网址,人人妻人人澡人人爽人人精品,国产精品热久久毛片,久久偷看各类wc女厕嘘嘘精品

硅磚和半硅磚的區別

硅磚和半硅磚，聽著名字相似，兩者有什么不同呢？下面我就來簡單介紹一下硅磚和半硅磚的區別。

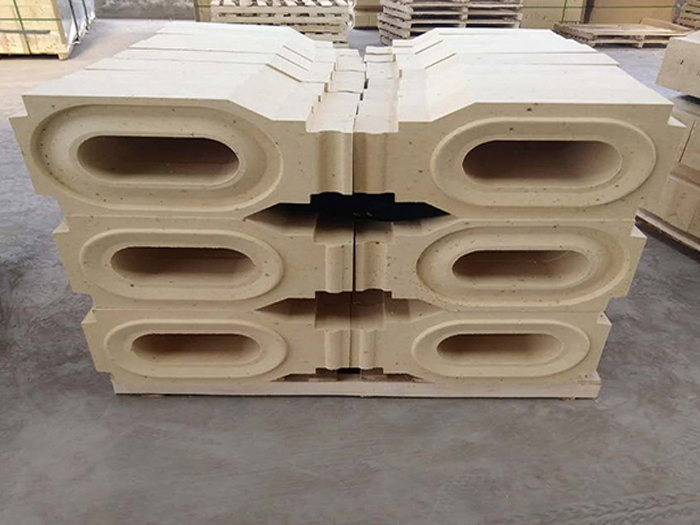

焦爐用硅磚



硅磚：主要由鱗石英、方石英以及少量殘余石英和玻璃相組成的酸性耐火材料。其二氧化硅含量94%以上，具有抗酸性渣侵蝕性能，較高的高溫強度，荷重軟化溫度高，在高溫花井下長期使用不變形，但熱震穩定性低（水中熱交換為1～4次）。主要應用于煉焦爐的碳化室和燃燒室的隔墻、煉鋼平爐的蓄熱室和沉渣室、均熱爐、玻璃熔窯的耐火材料和陶瓷的燒成窯的窯爐的拱頂和其他承重部位，也用于熱風爐的高溫承重部位和酸性平爐爐頂。

半硅磚：是一種石英粘土磚，其是氧化鋁含量為15～30%的硅酸鋁質耐火材料制品。一般用含石英砂的耐火粘土、葉蠟石粘土或高嶺土選礦的尾礦作原料。其耐火度為1670℃，荷重軟化點不低于1250℃。半硅磚的耐急冷急熱性比硅磚好，體積穩定性優于硅磚。主要用作盛鋼桶內襯和下注澆鋼系統的耐火層，此外還可以用于熱爐爐頂、蓄熱室格子磚、化鐵爐爐襯、各種窯爐爐底和煙道等部位。

附：硅磚理化指標表一；半硅磚理化指標表二。

表一▼

項目		指標
		GZ-96	GZ-95	GZ-94
W（SiO2）/%≥		86	95	94
W（Fe2O3）/%≤		1.0	1.2	1.4
顯氣孔率/%≤		22（24）
常溫耐壓強度/MPa≥	單重＜20Kg	35（30）
	單重≥20Kg	30（25）
0.2MPa荷重軟化開始溫度/℃≥		1660	1650	1640(膠結硅石1620)
真密度/（g/cm3）≤		2.34	2.35
注：括號內的數值為手工成型磚的指標

表二▼

名稱	耐火度/℃	體積密度/g•cm-3	顯氣孔率/%	常溫耐壓強度/MPa	荷重軟化溫度（T6.6）/℃	AI2O3/%	SiO2/%	Fe2O3/%
半硅磚	1630-1650	2.10	18	29	1490	21.59	76.58	0.83
