成年人亚洲强奸电影网址,人人妻人人澡人人爽人人精品,国产精品热久久毛片,久久偷看各类wc女厕嘘嘘精品

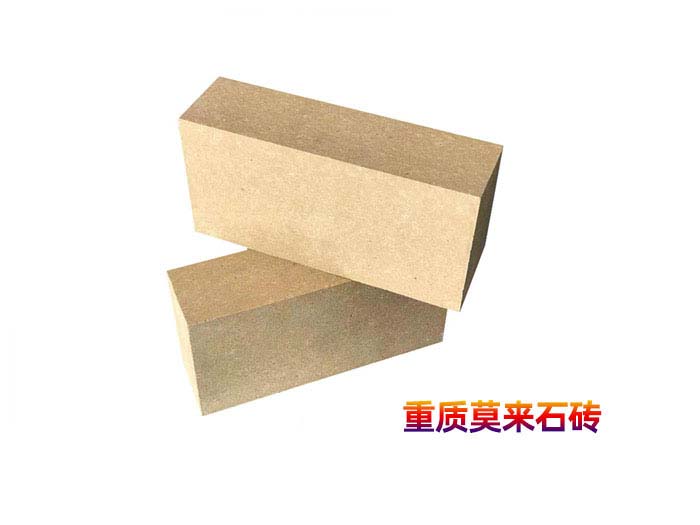

莫來石磚是以莫來石為主晶相的鋁硅耐火產品。莫來石磚由于其主要晶相為莫來石，其性質主要取決于莫來石。莫來石的耐火性能在1850左右，受負荷軟化溫度高，高溫蠕變小，震性好，抗酸性渣蝕。

莫來石磚是指以莫來石為主晶相的高鋁耐火材料。一般氧化鋁含量在65%~75%之間。除了莫來石之外，低氧化鋁礦物成分中也含有少量的玻璃相和方石英，高氧化鋁的人也含有少量剛玉。主要用于熱風爐頂部、高溫爐身、玻璃窯爐蓄熱室、陶瓷燒結爐、石油裂解爐等無死角爐襯。

莫來石磚耐火性高，可達1790℃以上。荷載軟化開始溫度為1600~1700℃。常溫耐壓強度為70~260MPa。抗熱震性能好。有燒結莫來石磚和電熔莫來石磚兩種。以高鋁礬土熟料為主要原料，加入少量粘土或生礬土作為結合劑，燒制莫來石磚。電熔莫來石磚以高礬土、工業氧化鋁和耐火粘土為原料，加入木炭或焦炭顆粒作為還原劑，成型后采用還原電熔法制造。莫來石的結晶比燒結莫來石大，其抗熱震性好于燒結制品。它的高溫性能主要取決于氧化鋁含量和莫來石相和玻璃的均勻分布。

莫來石耐火磚的導熱系數是多少？

莫來石耐火磚的導熱系數只是一個方面，根據各項指標，導熱系數為(1000℃)W/m.k.0.面6-1.0。

莫來石輕質磚

輕質莫來石磚又稱莫來石隔熱耐火磚，主要是以硅酸鋁為主礦相的耐火材料，性能優異(尤其是高溫蠕變性能)。

輕質莫來磚的特點：

低導熱，低熱容。

2.純度高，雜質含量低。

3.耐高溫，能直接接觸火焰。

4.強度高，抗熱震性能優異。

但是，由于莫來石礦物稀少，只有通過合成，合成的莫來石才能在一定溫度下形成體系中唯一穩定的化合物——莫來石晶體。莫來石的AL203成分約為79%，SI02更適合21%，但原料中有一定數量的雜質成分，會在高溫下反映成分。因此，隨著雜質成分的增加，玻璃和剛玉的含量會增加，莫來石會形成粗晶結構，從而增加產品的孔隙率，降低熱震的穩定性和耐腐蝕性，容易開裂。

莫來石磚通常含有雜質氧化物，如TiO2.Fe2O3.CaO.MgO.K2O和Na2O。天然原料生產的莫來石雜質含量高于合成原料。

因此，莫來石有燒結法和電熔法兩種生產工藝。合成莫來石由工業氧化鋁、氫氧化鋁、純粘土(低雜質高嶺土)和葉臘石制成，也由高鋁土礦加粘土制成，或直接合成莫來石制成莫來石保溫磚。

以莫來石為主晶相的輕質莫來石磚。除莫來石外，含氧化鋁較低的礦物組成還含有少量玻璃相和方石英；含氧化鋁較高的還含有少量剛玉，耐火性較高。
